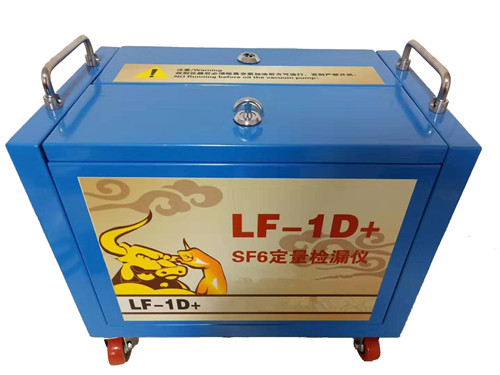

名 稱：六氟化硫氣體檢漏儀
型 號：LF-1D+
品 牌：上�？扑惯_(dá)
產品用途
LF-1D+六氟化硫氣體定量檢漏儀是目前 sf6 氣體微量泄漏的理想檢驗工具和方法。具有快速、方便、可靠、精確的特點。
LF-1D+六氟化硫氣體定量檢漏儀產品特點：
1、高靈敏度： 0.01ppm。
2、結構簡單，模塊化設計，便于維修,零部件拆卸維修，無需整機返回；
3、傳感器沒有易損件,使用維護成本低；
4、該規格是從 LF-1D批量生產中篩選和優化，更適合于頻繁的使用環境。
5、新增PM1.0過濾芯，使用更穩定，傳感器使用壽命更長。
6、采用輔助啟動機構技術，確保啟動成功，啟動無困難；
7、采用多年聯合開發的真空泵，與同行相關產品比較，體現在噪音小、體積小、重量小、功率小;
8、對環境范圍適用性好,對溫度 濕度適應性好；
LF-1D+六氟化硫氣體定量檢漏儀產品特點：
|
測量精度 |
≥10 |
|
測量范圍 |
0.01ppm-10000ppm |
|
響應時間 |
不大于1秒，10 |
|
指示方式 |
液晶數字顯示，泄漏濃度越大,數字變化越大,同時蜂鳴器聲音頻率變化越大; |
|
真空軟管 |
4米（可拖曳長度6米） |
|
電源輸入線 |
2米（可拖曳長度6米） |
|
輸入電源 |
220V±22V 50Hz±2Hz |
|
外型尺寸 |
430×275×429mm （長*寬*高） |
|
包裝 |
泡沫紙箱 |
|
連續工作時間 |
一般不大于8小時 |
|
環境溫度 |
5℃-50℃ |
|
環境濕度 |
可適應80%以上環境 |
|
功率 |
250W |
|
凈重 |
約19.8KG |
,國網對于檢測精度的要求和建議的企業標準
《電力設備交接和預防性實驗規程》國家電網公司DL/T596 GB 50150-2006
密封試驗是通過檢測SF6氣體的泄漏量，來判定氣室的年漏氣率是否合格，控制標準是每一獨立氣室的年漏氣率不大于0.5％；《電氣設備交接試驗標準》條文說明中提出兩種試驗方法和控制標準：
1、采用靈敏度不低于l×10-6（體積比）的檢漏儀對氣室密封部分、管道接頭等處進行檢測時SF6檢漏儀未發生報警認為合格。
2、采用局部包扎法，待24h后檢測每個包扎腔內 SF6含量不大于30 ppm（體積比）即為合格。
目前采用第二種試驗方法較為準確，其實施程序是：抽真空檢驗→SF6氣體→泄漏檢驗。具體過程為：在GIS經真空檢漏并靜止SF6氣體5 h后，用塑料薄膜在法蘭接口等處包扎，再過24h后進行檢測，如果有一處薄膜內SF6氣體的濃度大于30 ppm，則該氣室漏氣率不合格。如果所有包扎薄膜內SF6氣體的濃度均小于30ppm，則認為該氣室漏氣率合格。
建議企業采用高于該標準制定企業標準，接觸法檢測不低于1PPM.包扎法檢測不高于10PPM;
該產品本公司免費承擔至全國各地（僅限物流公司可到達網絡點）的運輸費用，不含送貨上門；如需送貨上門，根據貴單位所在具體地址另行收費，偏遠地區請先至電。
